Python绘图教程实例+图形

quant001

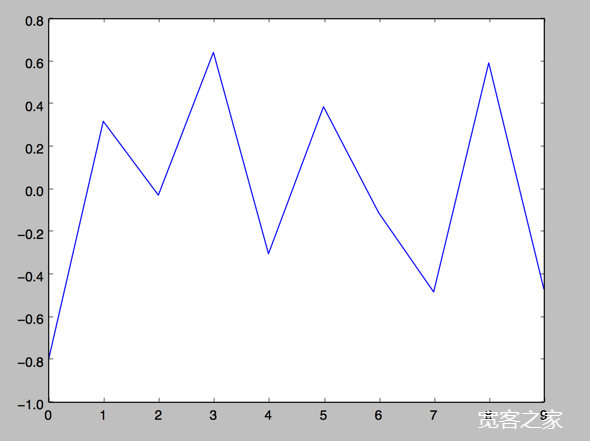

1.二维绘图a. 一维数据集

用 Numpy ndarray 作为数据传入 ply

1.

1. import numpy as np

2. import matplotlib as mpl

3. import matplotlib.pyplot as plt

4.

5. np.random.seed(1000)

6. y = np.random.standard_normal(10)

7. print "y = %s"% y

8. x = range(len(y))

9. print "x=%s"% x

10. plt.plot(y)

11. plt.show()

复制代码

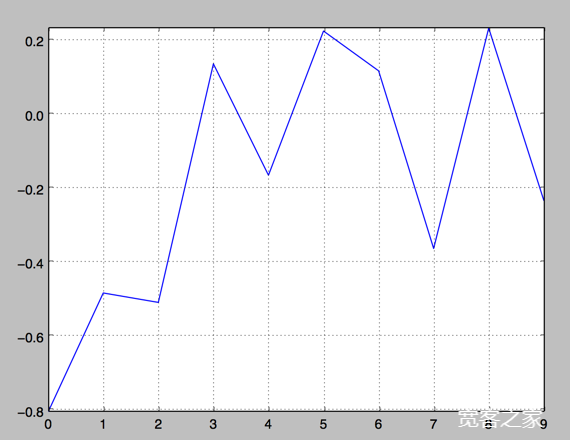

2.操纵坐标轴和增加网格及标签的函数

1. import numpy as np

2. import matplotlib as mpl

3. import matplotlib.pyplot as plt

4.

5. np.random.seed(1000)

6. y = np.random.standard_normal(10)

7. plt.plot(y.cumsum())

8. plt.grid(True) ##增加格点

9. plt.axis('tight') # 坐标轴适应数据量 axis 设置坐标轴

10. plt.show()

复制代码

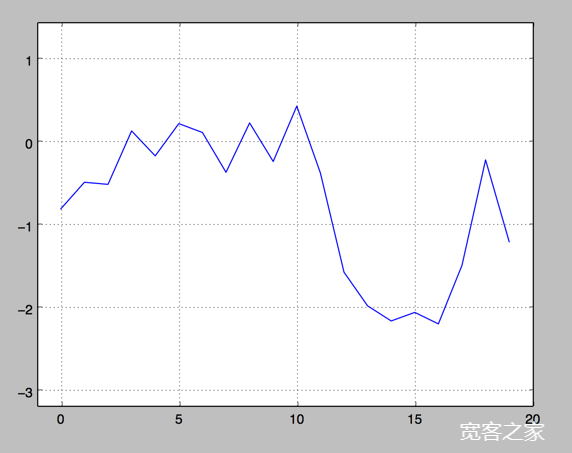

3.plt.xlim 和 plt.ylim 设置每个坐标轴的最小值和最大值

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(1000)

8. y = np.random.standard_normal(20)

9. plt.plot(y.cumsum())

10. plt.grid(True) ##增加格点

11. plt.xlim(-1,20)

12. plt.ylim(np.min(y.cumsum())- 1, np.max(y.cumsum()) + 1)

13.

14. plt.show()

复制代码

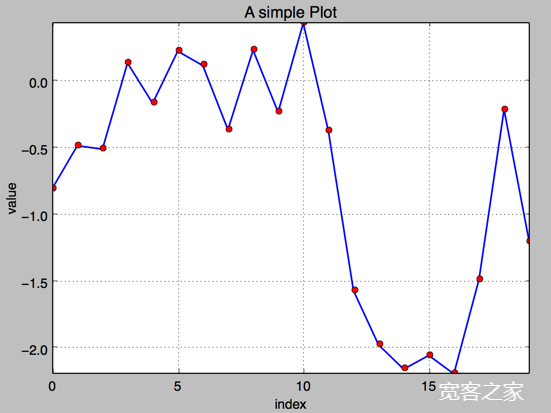

4. 添加标题和标签 plt.title, plt.xlabe, plt.ylabel 离散点, 线

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(1000)

8. y = np.random.standard_normal(20)

9.

10. plt.figure(figsize=(7,4)) #画布大小

11. plt.plot(y.cumsum(),'b',lw = 1.5) # 蓝色的线

12. plt.plot(y.cumsum(),'ro') #离散的点

13. plt.grid(True)

14. plt.axis('tight')

15. plt.xlabel('index')

16. plt.ylabel('value')

17. plt.title('A simple Plot')

18. plt.show()

复制代码

b. 二维数据集


np.random.seed(2000)y = np.random.standard_normal((10, 2)).cumsum(axis=0)   #10行2列   在这个数组上调用cumsum 计算赝本数据在0轴(即第一维)上的总和print y

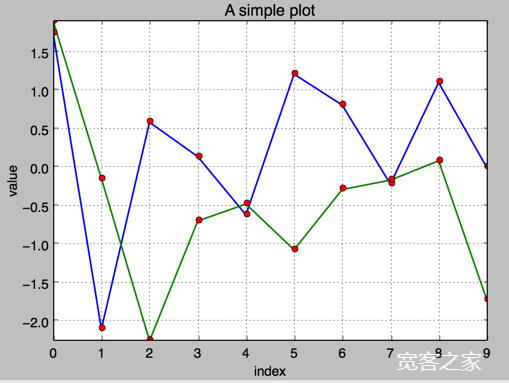

1.两个数据集绘图

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((10, 2))

9. plt.figure(figsize=(7,5))

10. plt.plot(y, lw = 1.5)

11. plt.plot(y, 'ro')

12. plt.grid(True)

13. plt.axis('tight')

14. plt.xlabel('index')

15. plt.ylabel('value')

16. plt.title('A simple plot')

17. plt.show()

复制代码

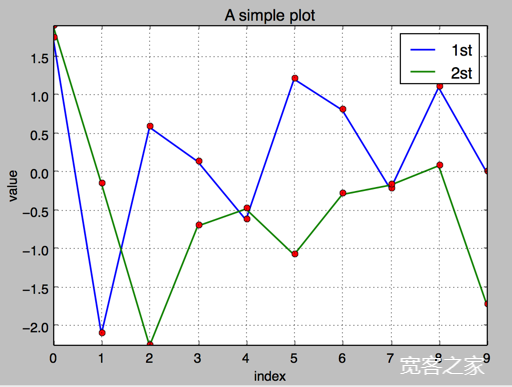

2.添加图例 plt.legend(loc = 0)

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((10, 2))

9. plt.figure(figsize=(7,5))

10. plt.plot(y[:,0], lw = 1.5,label = '1st')

11. plt.plot(y[:,1], lw = 1.5, label = '2st')

12. plt.plot(y, 'ro')

13. plt.grid(True)

14. plt.legend(loc = 0) #图例位置自动

15. plt.axis('tight')

16. plt.xlabel('index')

17. plt.ylabel('value')

18. plt.title('A simple plot')

19. plt.show()


复制代码

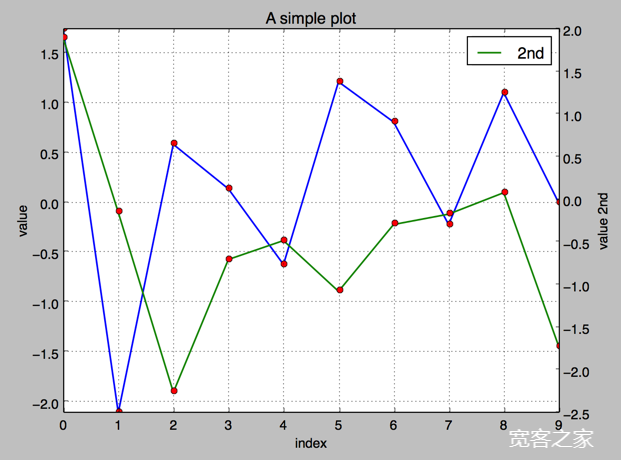

3.使用2个 Y轴(左右)fig, ax1 = plt.subplots() ax2 = ax1.twinx()

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((10, 2))

9.

10. fig, ax1 = plt.subplots() # 关键代码1 plt first data set using first (left) axis

11.

12. plt.plot(y[:,0], lw = 1.5,label = '1st')

13.

14. plt.plot(y[:,0], 'ro')

15. plt.grid(True)

16. plt.legend(loc = 0) #图例位置自动

17. plt.axis('tight')

18. plt.xlabel('index')

19. plt.ylabel('value')

20. plt.title('A simple plot')

21.

22. ax2 = ax1.twinx()  #关键代码2  plt second data set using second(right) axis

23. plt.plot(y[:,1],'g', lw = 1.5, label = '2nd')

24. plt.plot(y[:,1], 'ro')

25. plt.legend(loc = 0)

26. plt.ylabel('value 2nd')

27. plt.show()

复制代码

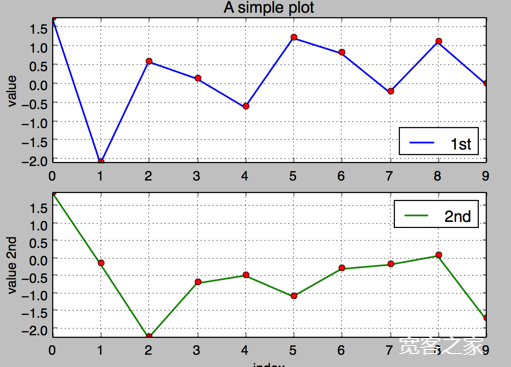

4.使用两个子图(上下,左右)plt.subplot(211)

通过使用 plt.subplots 函数,可以直接访问底层绘图对象,例如可以用它生成和第一个子图共享 x 轴的第二个子图.

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((10, 2))

9.

10. plt.figure(figsize=(7,5))

11. plt.subplot(211)  #两行一列,第一个图

12. plt.plot(y[:,0], lw = 1.5,label = '1st')

13. plt.plot(y[:,0], 'ro')

14. plt.grid(True)

15. plt.legend(loc = 0) #图例位置自动

16. plt.axis('tight')

17. plt.ylabel('value')

18. plt.title('A simple plot')

19.

20.

21. plt.subplot(212) #两行一列.第二个图

22. plt.plot(y[:,1],'g', lw = 1.5, label = '2nd')

23. plt.plot(y[:,1], 'ro')

24. plt.grid(True)

25. plt.legend(loc = 0)

26. plt.xlabel('index')

27. plt.ylabel('value 2nd')

28. plt.axis('tight')

29. plt.show()

复制代码

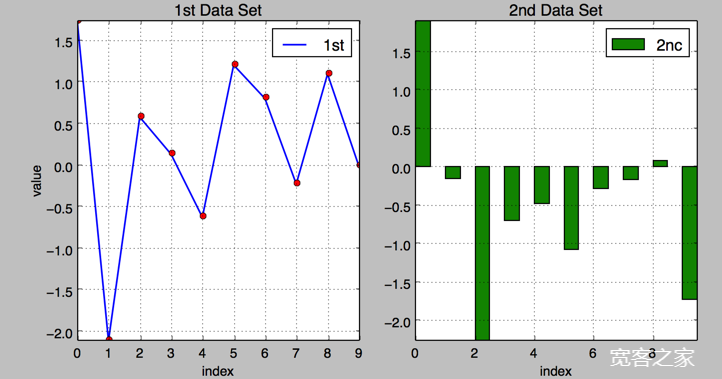

5.左右子图有时候,选择两个不同的图标类型来可视化数据可能是必要的或者是理想的.利用子图方法:

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((10, 2))

9.

10. plt.figure(figsize=(10,5))

11. plt.subplot(121)  #两行一列,第一个图

12. plt.plot(y[:,0], lw = 1.5,label = '1st')

13. plt.plot(y[:,0], 'ro')

14. plt.grid(True)

15. plt.legend(loc = 0) #图例位置自动

16. plt.axis('tight')

17. plt.xlabel('index')

18. plt.ylabel('value')

19. plt.title('1st Data Set')

20.

21. plt.subplot(122)

22. plt.bar(np.arange(len(y)), y[:,1],width=0.5, color='g',label = '2nc')

23. plt.grid(True)

24. plt.legend(loc=0)

25. plt.axis('tight')

26. plt.xlabel('index')

27. plt.title('2nd Data Set')

28. plt.show()

复制代码

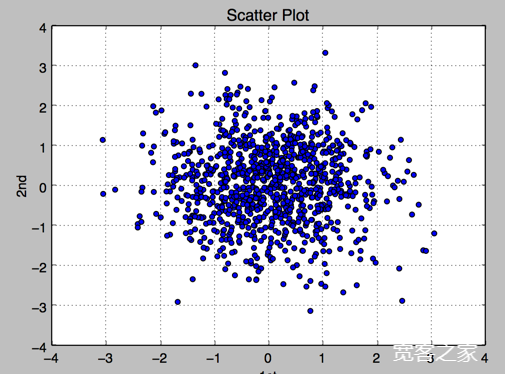

c.其他绘图样式,散点图,直方图等1.散点图 scatter

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((1000, 2))

9. plt.figure(figsize=(7,5))

10. plt.scatter(y[:,0],y[:,1],marker='o')

11. plt.grid(True)

12. plt.xlabel('1st')

13. plt.ylabel('2nd')

14. plt.title('Scatter Plot')

15. plt.show()

复制代码

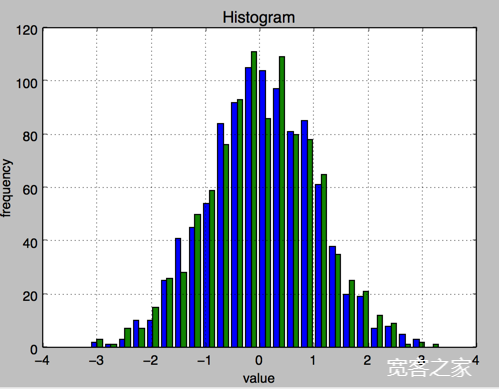

2.直方图 plt.hist

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((1000, 2))

9. plt.figure(figsize=(7,5))

10. plt.hist(y,label=['1st','2nd'],bins=25)

11. plt.grid(True)

12. plt.xlabel('value')

13. plt.ylabel('frequency')

14. plt.title('Histogram')

15. plt.show()


复制代码

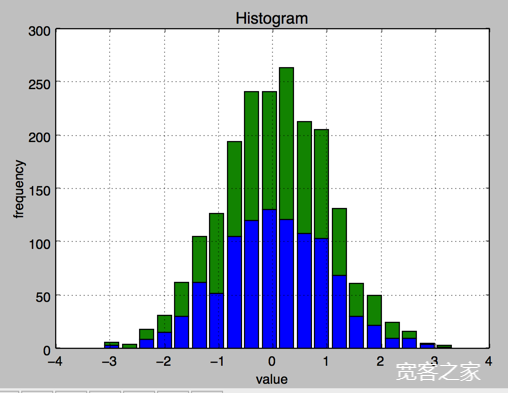

3.直方图 同一个图中堆叠

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((1000, 2))

9. plt.figure(figsize=(7,5))

10. plt.hist(y,label=['1st','2nd'],color=['b','g'],stacked=True,bins=20)

11. plt.grid(True)

12. plt.xlabel('value')

13. plt.ylabel('frequency')

14. plt.title('Histogram')

15. plt.show()

复制代码

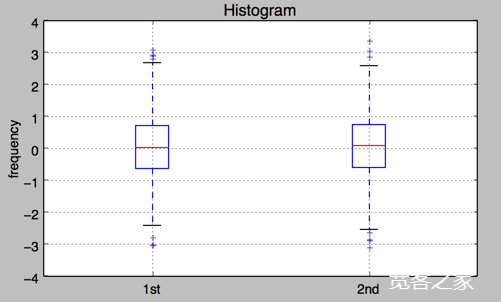

4.箱型图 boxplot

1. #!/etc/bin/python

2. #coding=utf-8

3. import numpy as np

4. import matplotlib as mpl

5. import matplotlib.pyplot as plt

6.

7. np.random.seed(2000)

8. y = np.random.standard_normal((1000, 2))

9. fig, ax = plt.subplots(figsize=(7,4))

10. plt.boxplot(y)

11.

12. plt.grid(True)

13. plt.setp(ax,xticklabels=['1st' , '2nd'])

14. plt.xlabel('value')

15. plt.ylabel('frequency')

16. plt.title('Histogram')

17. plt.show()

复制代码

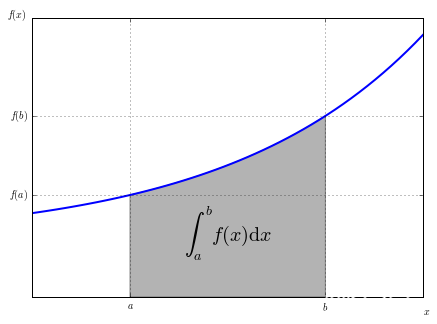

5.绘制函数

1. from matplotlib.patches import Polygon

2. import numpy as np

3. import matplotlib.pyplot as plt

4.

5. #1. 定义积分函数

6. def func(x):

7.     return 0.5 * np.exp(x)+1

8.

9. #2.定义积分区间

10. a,b = 0.5, 1.5

11. x = np.linspace(0, 2 )

12. y = func(x)

13. #3.绘制函数图形

14. fig, ax = plt.subplots(figsize=(7,5))

15. plt.plot(x,y, 'b',linewidth=2)

16. plt.ylim(ymin=0)

17. #4.核心， 我们使用Polygon函数生成阴影部分，表示积分面积：

18. Ix = np.linspace(a,b)

19. Iy = func(Ix)

20. verts = [(a,0)] + list(zip(Ix, Iy))+[(b,0)]

21. poly = Polygon(verts,facecolor='0.7',edgecolor = '0.5')

22. ax.add_patch(poly)

23. #5.用plt.text和plt.figtext在图表上添加数学公式和一些坐标轴标签。

24. plt.text(0.5 *(a+b),1,r"$\int_a^b f(x)\mathrm{d}x$", horizontalalignment ='center',fontsize=20)

25. plt.figtext(0.9, 0.075,'$x

26. [/size][/font][/backcolor][/color]

27.

28.

29. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

30. )

31. plt.figtext(0.075, 0.9, '$f(x)

32. [/size][/font][/backcolor][/color]

33.

34.

35. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

36. )

37. #6. 分别设置x,y刻度标签的位置。

38. ax.set_xticks((a,b))

39. ax.set_xticklabels(('$a

40. [/size][/font][/backcolor][/color]

41.

42.

43. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

44. ,'$b

45. [/size][/font][/backcolor][/color]

46.

47.

48. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

49. ))

50. ax.set_yticks([func(a),func(b)])

51. ax.set_yticklabels(('$f(a)

52. [/size][/font][/backcolor][/color]

53.

54.

55. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

56. ,'$f(b)

57. [/size][/font][/backcolor][/color]

58.

59.

60. [/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/size][/font][/backcolor][/color][/color][/font]

61. ))

62. plt.grid(True)

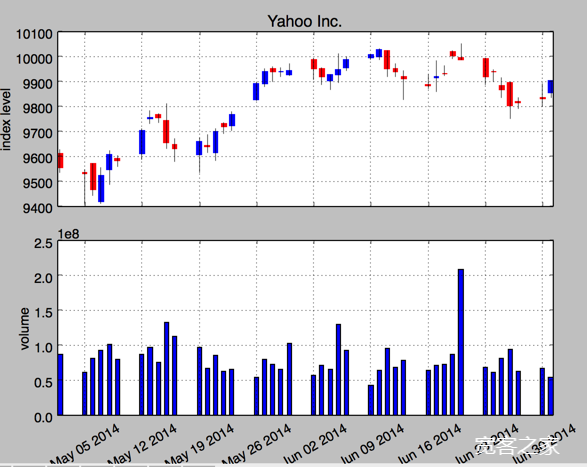

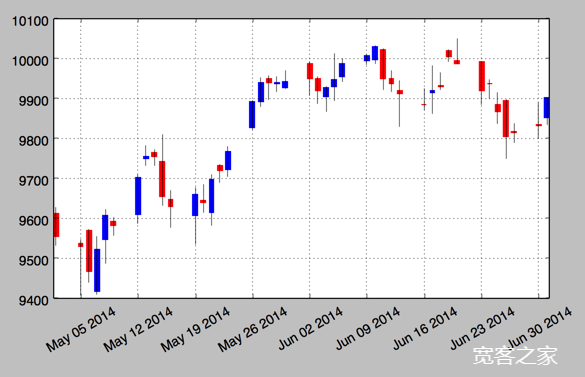

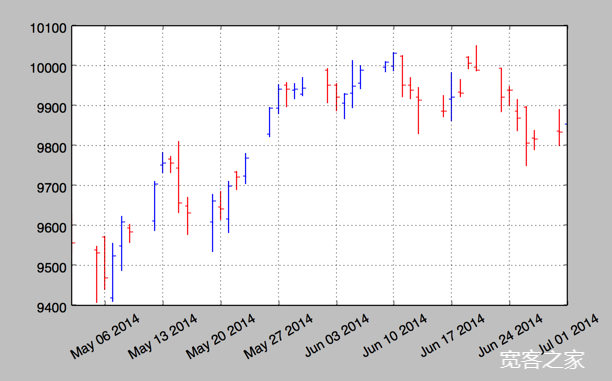

复制代码
